Tlačné pružiny

Tlačné pružiny vyrobené zo strunového drôtu, pozinkovaného drôtu a drôtu z nehrdzavejúcej ocele

Technické nákresy - Tlačné pružiny vyrobené zo strunového drôtu, pozinkovaného drôtu a drôtu z nehrdzavejúcej ocele
Prejdite na technické informácie

Pri objednaní od pondelka do štvrtka pred 15:30 a v piatok pred 14:45 budeme vašu objednávku expedovať v ten istý deň, pričom doručenie sa očakáva do 2 – 4 dní. Toto sa vzťahuje na všetky tlačné pružiny, ktoré sú na sklade

Kliknutím na nákupný košík vedľa požadovaného produktu si môžete pozrieť množstevné zľavy a ceny.

Na rýchle a ľahké nájdenie požadovanej pružiny použite posuvníky sortimentom.

Hoci máme najväčší výber štandardných tlačných pružín v Dánsku, a na sklade máme viac ako 500 000 tlačných pružín vo viac ako 5 000 rôznych veľkostiach, uľahčili sme nájdenie správnej tlačnej pružiny a množstva presne podľa vašich potrieb.

Máme všetko od malých tlačných pružín používaných v presnom strojárstve až po veľké tlačné pružiny pre priemyselné použitia. Štandardné tlačné pružiny máme na výber v dĺžkach od 2,00 mm do 1080,00 mm. Celý sortiment sa vyrába v súlade s aktuálnymi normami DIN s najvyššími požiadavkami na kvalitu v Európe a Amerike.

Čo je tlačná pružina?


Tlačné pružiny sa používajú v širokej škále produktov, kde je potrebná tlačná sila. Môže tam patriť všetko od načúvacích prístrojov, guľôčkových pier a kosačiek na trávu, až po priemyselné stroje a oveľa viac.

Tlačné pružiny sú v zásade komponentom, ktorý dokáže akumulovať silu a dlhý čas pracovať na optimálnych úrovniach, za predpokladu, že sa správne používajú a sú správne dimenzované. Sila sa pri stláčaní akumuluje v pružine, a uvoľní sa, keď pružina opäť získa svoju pôvodnú dĺžku.

Strunový drôt: suché prostredie


Pružiny zo strunového drôtu sa odporúča používať v suchých prostrediach. Tento materiál neposkytuje ochranu proti korózii. Pružiny zo strunového drôtu sú približne o 10 % silnejšie ako pružiny z nehrdzavejúcej ocele.

Elektrolyticky pozinkované tlačné pružiny sú vyrobené zo strunového drôtu, ktorý sa potom elektrolyticky pozinkuje. Tým získajú tlačné pružiny príťažlivý, lesklý povrch. Elektrolytické pozinkovanie poskytuje iba miernu odolnosť proti korózii, ale ak sa pružina používa vo vlhkom prostredí, jej životnosť sa predĺži v porovnaní s rovnakou pružinou vyrobenou zo strunového drôtu bez povrchovej úpravy.

Drôt z nehrdzavejúcej ocele: vlhké prostredie


Pre vlhké prostredia odporúčame pružiny vyrobené z drôtu z nehrdzavejúcej ocele. Pružiny z nehrdzavejúcej ocele sú približne o 10 % slabšie ako pružiny zo strunového drôtu.

Ak pružiny používate v prostrediach, kde sú vystavené pôsobeniu drsných chemikálií alebo slanej vody, odporúčame vám pružiny zo špeciálneho typu nehrdzavejúcej ocele (AISI 316). Nedržíme ich na sklade, ale na požiadanie ich môžeme vyrobiť na zákazku. Obráťte sa na nás, ak potrebujete ďalšie informácie.

Pružiny na rezanie a testovanie


Ak si nie ste istí, akú dĺžku/posun potrebujete, máme pružiny v dĺžkach 300, 500 a 1 000 mm vyrobené špeciálne na narezanie na požadovanú dĺžku a použitie na prototypy a testovanie. Zoradenie podľa dĺžok pomocou posuvníka nižšie.

Zobraziť viac Zobraziť menej

6-70016-description

Pozinkovaná ocel

6-70014-description

Strunový drôt

6-70015-description

Nehrdzavejúca ocel 302
Nakupovať podľa
Možnosti nákupu
d - Priemer drôtu (mm)
De - Vonkajší priemer (mm)
Di - Vnútorný priemer (mm)
L0 - Dĺžka bez záťaže (mm)
Ln - Max. dĺžka pri záťaži (mm)
Sn - Maximálny posun (mm)
Fn - Maximálna záťaž pri Ln (N)
R - Konštanta pružiny (N/mm)
Rozsah
Materiál

Položky 1-10 z 5404

Nastaviť zostupný smer
Ogled cen - Dodaj v košarico Materiál d
Priemer drôtu (mm)		 De
Vonkajší priemer (mm)		 Di
Vnútorný priemer (mm)		 L0
Dĺžka bez záťaže (mm)		 Ln
Max. dĺžka pri záťaži (mm)		 Sn
Maximálny posun (mm)		 Fn
Maximálna záťaž pri Ln (N)		 R
Konštanta pružiny (N/mm)		 Rozsah Skladom č. Stock Technické nákresy Read More 3D CAD
Nehrdzavejúca ocel 302 0,15 1,45 1,15 3,05 1,55 1,50 0,85 0,55 B C00570060120S C00570060120S
Strunový drôt 0,15 1,45 1,15 3,05 1,55 1,50 1,02 0,67 B C00570060120M C00570060120M
Nehrdzavejúca ocel 302 0,15 1,45 1,15 4,83 2,29 2,54 0,85 0,32 B C00570060190S C00570060190S
Strunový drôt 0,15 1,45 1,15 4,83 2,29 2,54 1,02 0,39 B C00570060190M C00570060190M
Nehrdzavejúca ocel 302 0,15 1,45 1,15 6,35 2,90 3,45 0,85 0,23 B C00570060250S C00570060250S
Strunový drôt 0,15 1,45 1,15 6,35 2,90 3,45 1,02 0,28 B C00570060250M C00570060250M
Nehrdzavejúca ocel 302 0,15 1,45 1,15 7,87 3,51 4,36 0,85 0,19 B C00570060310S C00570060310S
Strunový drôt 0,15 1,45 1,15 7,87 3,51 4,36 1,02 0,23 B C00570060310M C00570060310M
Nehrdzavejúca ocel 302 0,15 1,45 1,15 9,65 4,24 5,41 0,85 0,16 B C00570060380S C00570060380S
Strunový drôt 0,15 1,45 1,15 9,65 4,24 5,41 1,02 0,19 B C00570060380M C00570060380M
  1. C00570060120S
    Na sklade: 511
    C00570060120S
    Materiál Nehrdzavejúca ocel 302
    d - Priemer drôtu (mm) 0,15
    De - Vonkajší priemer (mm) 1,45
    Di - Vnútorný priemer (mm) 1,15
    L0 - Dĺžka bez záťaže (mm) 3,05
    Ln - Max. dĺžka pri záťaži (mm) 1,55
    Sn - Maximálny posun (mm) 1,50
    Fn - Maximálna záťaž pri Ln (N) 0,85
    R - Konštanta pružiny (N/mm) 0,55
    Rozsah B
  2. C00570060120M
    Na sklade: 624
    C00570060120M
    Materiál Strunový drôt
    d - Priemer drôtu (mm) 0,15
    De - Vonkajší priemer (mm) 1,45
    Di - Vnútorný priemer (mm) 1,15
    L0 - Dĺžka bez záťaže (mm) 3,05
    Ln - Max. dĺžka pri záťaži (mm) 1,55
    Sn - Maximálny posun (mm) 1,50
    Fn - Maximálna záťaž pri Ln (N) 1,02
    R - Konštanta pružiny (N/mm) 0,67
    Rozsah B
  3. C00570060190S
    Na sklade: 1 519
    C00570060190S
    Materiál Nehrdzavejúca ocel 302
    d - Priemer drôtu (mm) 0,15
    De - Vonkajší priemer (mm) 1,45
    Di - Vnútorný priemer (mm) 1,15
    L0 - Dĺžka bez záťaže (mm) 4,83
    Ln - Max. dĺžka pri záťaži (mm) 2,29
    Sn - Maximálny posun (mm) 2,54
    Fn - Maximálna záťaž pri Ln (N) 0,85
    R - Konštanta pružiny (N/mm) 0,32
    Rozsah B
  4. C00570060190M
    Na sklade: 219
    C00570060190M
    Materiál Strunový drôt
    d - Priemer drôtu (mm) 0,15
    De - Vonkajší priemer (mm) 1,45
    Di - Vnútorný priemer (mm) 1,15
    L0 - Dĺžka bez záťaže (mm) 4,83
    Ln - Max. dĺžka pri záťaži (mm) 2,29
    Sn - Maximálny posun (mm) 2,54
    Fn - Maximálna záťaž pri Ln (N) 1,02
    R - Konštanta pružiny (N/mm) 0,39
    Rozsah B
  5. C00570060250S
    Na sklade: 641
    C00570060250S
    Materiál Nehrdzavejúca ocel 302
    d - Priemer drôtu (mm) 0,15
    De - Vonkajší priemer (mm) 1,45
    Di - Vnútorný priemer (mm) 1,15
    L0 - Dĺžka bez záťaže (mm) 6,35
    Ln - Max. dĺžka pri záťaži (mm) 2,90
    Sn - Maximálny posun (mm) 3,45
    Fn - Maximálna záťaž pri Ln (N) 0,85
    R - Konštanta pružiny (N/mm) 0,23
    Rozsah B
  6. C00570060250M
    Na sklade: 155
    C00570060250M
    Materiál Strunový drôt
    d - Priemer drôtu (mm) 0,15
    De - Vonkajší priemer (mm) 1,45
    Di - Vnútorný priemer (mm) 1,15
    L0 - Dĺžka bez záťaže (mm) 6,35
    Ln - Max. dĺžka pri záťaži (mm) 2,90
    Sn - Maximálny posun (mm) 3,45
    Fn - Maximálna záťaž pri Ln (N) 1,02
    R - Konštanta pružiny (N/mm) 0,28
    Rozsah B
  7. C00570060310S
    Na sklade: 8 654
    C00570060310S
    Materiál Nehrdzavejúca ocel 302
    d - Priemer drôtu (mm) 0,15
    De - Vonkajší priemer (mm) 1,45
    Di - Vnútorný priemer (mm) 1,15
    L0 - Dĺžka bez záťaže (mm) 7,87
    Ln - Max. dĺžka pri záťaži (mm) 3,51
    Sn - Maximálny posun (mm) 4,36
    Fn - Maximálna záťaž pri Ln (N) 0,85
    R - Konštanta pružiny (N/mm) 0,19
    Rozsah B
  8. C00570060310M
    Na sklade: 16 075
    C00570060310M
    Materiál Strunový drôt
    d - Priemer drôtu (mm) 0,15
    De - Vonkajší priemer (mm) 1,45
    Di - Vnútorný priemer (mm) 1,15
    L0 - Dĺžka bez záťaže (mm) 7,87
    Ln - Max. dĺžka pri záťaži (mm) 3,51
    Sn - Maximálny posun (mm) 4,36
    Fn - Maximálna záťaž pri Ln (N) 1,02
    R - Konštanta pružiny (N/mm) 0,23
    Rozsah B
  9. C00570060380S
    Na sklade: 1 975
    C00570060380S
    Materiál Nehrdzavejúca ocel 302
    d - Priemer drôtu (mm) 0,15
    De - Vonkajší priemer (mm) 1,45
    Di - Vnútorný priemer (mm) 1,15
    L0 - Dĺžka bez záťaže (mm) 9,65
    Ln - Max. dĺžka pri záťaži (mm) 4,24
    Sn - Maximálny posun (mm) 5,41
    Fn - Maximálna záťaž pri Ln (N) 0,85
    R - Konštanta pružiny (N/mm) 0,16
    Rozsah B
  10. C00570060380M
    Na sklade: 550
    C00570060380M
    Materiál Strunový drôt
    d - Priemer drôtu (mm) 0,15
    De - Vonkajší priemer (mm) 1,45
    Di - Vnútorný priemer (mm) 1,15
    L0 - Dĺžka bez záťaže (mm) 9,65
    Ln - Max. dĺžka pri záťaži (mm) 4,24
    Sn - Maximálny posun (mm) 5,41
    Fn - Maximálna záťaž pri Ln (N) 1,02
    R - Konštanta pružiny (N/mm) 0,19
    Rozsah B
Page
per page
Strunový drôt

Drôt je certifikovaný v súlade s normou DIN 17223 drôt triedy C WERKSTOFF Č. 1.1200 – norma EN 10270-1
Pracovná teplota v rozmedzí –30 ºC a +120 ºC
Odporúča sa na používanie v suchých prostrediach.

Nehrdzavejúca oceľ

Drôt je certifikovaný v súlade s normou DIN 17224 AISI 302 WERKSTOFF Č. 1.4310 – norma EN 10270-3
Pracovná teplota v rozmedzí –200 ºC a +250 ºC
Môže sa používať v suchých a vlhkých alebo mokrých prostrediach.
Ak sa vyžaduje tlačná pružina z AISI 316, môžeme ich vyrobiť na objednávku.

Pozinkované

Drôt je certifikovaný v súlade s normou DIN 17223 drôt triedy C WERKSTOFF Č. 1.1200 – norma EN 10270-1
Pracovná teplota v rozmedzí –30 ºC a +120 ºC
Pozinkované tlačné pružiny sú vyrobené zo strunového drôtu, ktorý sa potom elektrolyticky pozinkuje. Elektrolytické pozinkovanie znamená, že tlačná pružina získa lesklý povrch, ktorý je odolnejší voči korózii.
Odporúča sa na používanie v suchých prostrediach.

Séria A a C: (V stĺpci „Séria“ v tabuľke si pozrite, do ktorej série pružina patrí).
DIN 2098 definuje rozmery pružiny na základe hrúbky drôtu.

DIN 2095 definuje silu ako podmieňujúci parameter. Počet závitov sa preto bude líšiť. L0 je len orientačný údaj a môže byť s väčšou dĺžkou, ako je uvedené v tabuľkách. Pri záťaži sa pružina sama prispôsobí a teda dosiahne správnu dĺžku. Odchýlky sú obvykle pozorované pri vyššom pomere závitov ((De - d) / d), kde pružiny majú tenký drôt v pomere k priemeru.

Stredný priemer Tolerancie

Dm (mm)
od
do
0,63
1,00
1,00
1,60
1,60
2,50
2,50
4,00
4,00
6,30
6,30
10,00
10,00
16,00
16,00
25,00
25,00
31,50
31,50
40,00
40,00
50,00
50,00
63,00
63,00
80,00
80,00
100,00
100,00
125,00
125,00
160,00
160,00
200,00
Gütegrad 2 (mm)
Pomer cievky (Dm / d)
4 ⇒ 8
8 ⇒ 14
14 ⇒ 20
+ - 0,07
+ - 0,10
+ - 0,15
+ - 0,08
+ - 0,10
+ - 0,15
+ - 0,10
+ - 0,15
+ - 0,20
+ - 0,15
+ - 0,20
+ - 0,25
+ - 0,20
+ - 0,25
+ - 0,30
+ - 0,25
+ - 0,30
+ - 0,35
+ - 0,30
+ - 0,35
+ - 0,40
+ - 0,35
+ - 0,45
+ - 0,50
+ - 0,40
+ - 0,50
+ - 0,60
+ - 0,50
+ - 0,60
+ - 0,70
+ - 0,60
+ - 0,80
+ - 0,90
+ - 0,80
+ - 1,00
+ - 1,10
+ - 1,00
+ - 1,20
+ - 1,40
+ - 1,20
+ - 1,50
+ - 1,70
+ - 1,40
+ - 1,90
+ - 2,20
+ - 1,80
+ - 2,30
+ - 2,70
+ - 2,10
+ - 2,90
+ - 3,30

Séria B: (V stĺpci „Séria“ v tabuľke si pozrite, do ktorej série pružina patrí).
V tejto sérii počet závitov nie je určený, keďže pružina sa vyrába s definovanou dĺžkou bez záťaže a špecifickou silou. Aby sa dosiahli tieto sily, bude počet závitov premenlivý.

Séria D: (V stĺpci „Séria“ v tabuľke si pozrite, do ktorej série pružina patrí).
Táto séria sa vyrába na použitie pri testovaní a prototypovaní. Pre túto sériu preto neexistujú tolerancie. Keďže táto séria je navrhnutá na testovanie, závity narezanej pružiny sa budú medzi pružinami líšiť, a preto nie je možné definovať konštantu pružiny.

Ak chcete údajový hárok vo formáte PDF alebo náčrt 3D CAD pružiny vo formáte .step, .iges alebo .sat, môžete si ich bezplatne prevziať kliknutím na symbol 3D CAD vedľa čísla položky v tabuľke.

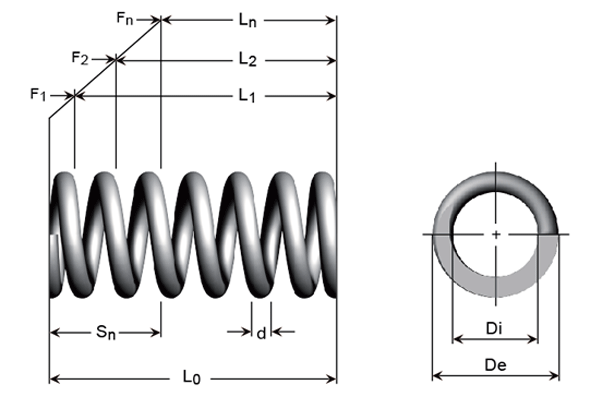

Technické nákresy - Tlačné pružiny vyrobené zo strunového drôtu, pozinkovaného drôtu a drôtu z nehrdzavejúcej ocele
d
=
Priemer drôtu v mm
De
=
Vonkajší priemer (Di + (d*2))
Dm
=
Stredný priemer v mm (De - d)
Di
=
Vnútorný priemer v mm (De - (d*2))
n
=
Počet efektívne namáhaných závitov
nt
=
Závity celkovo (n+2)
L0
=
Dĺžka vo voľnom, nezaťaženom stave. Lo je len orientačná hodnota. Lo sa môže mierne líšiť.
L1
=
Dĺžka pri záťaži v mm pri F1
L2
=
Dĺžka pri záťaži v mm pri F2
Ln
=
Max. dĺžka pri záťaži v mm (min. dĺžka/max. záťaž)
F1
=
Čiastočná záťaž v N (Newtony) pri L1
F2
=
Dodatočná záťaž v N (Newtony) pri L2
Fn
=
Maximálna záťaž v N (Newtony) pri Ln (nemalo by sa použiť)
sn
=
Maximálny posun (stlačenie) v mm (Lo–Ln) (nemalo by sa použiť)
R
=
Konštanta pružiny v N/mm
Dd
=
Priemer osi cez ktorú pružina môže fungovať
Dh
=
Priemer otvoru, v ktorom pružina môže fungovať
1 N
=
0,10197 Kg
1 Kg
=
9,80665 N

Ak chcete zistiť, akú silu vytvorí tlačná pružina pre danú dĺžku/posun, môžete použiť nasledujúci vzorec:

Posun (s) x Konštanta pružiny (R)

Ak je pružina stlačená 16 mm (s) a má konštantu pružiny 3 N/mm (R), vytvorí silu: 16 mm x 3 N/mm = 48 N

16 mm x 3 N/mm = 48 N (ca. 4,8kg)

Ak sa požaduje tlačná pružina s veľmi vysokou konštantou pružiny a nosnou kapacitou, môžu sa odporúčať farebne rozlíšené maticové pružiny. Prečítať si viac

Konštanta pružiny určuje, koľko sily vytvorí pružina na milimeter, keď je stlačená. Ak má pružina konštantu pružiny 1,5 N/mm a je stlačená 10 mm, tak sila pružiny je 15 N.

Séria A, B a C:  Konštanta pružiny je uvedená v tabuľke.

Séria D:  Pre tento sortiment pružín neexistujú konštanty pružín. Tieto pružiny sú určené na testovanie a skúšanie, kde môžu byť pružiny skrátené na dosiahnutie požadovanej dĺžky. Konštanta pružiny závisí od dĺžky, takže nie sme schopní dodať všeobecnú konštantu pružiny.

Séria A:  (V stĺpci „Séria“ v tabuľke si pozrite, do ktorej série pružina patrí).
Pružiny s hrúbkou drôtu do 0,8 mm sú uzavreté, ale neukončené.
Pružiny s hrúbkou drôtu 1,0 mm a viac sú uzavreté a ukončené.

Séria B a C:  (V stĺpci „Séria“ v tabuľke si pozrite, do ktorej série pružina patrí).
Na stránke produktov je pre každý jednotlivý produkt ukázané, či je uzavretý a ukončený alebo neukončený.

Séria D:  (V stĺpci „Séria“ v tabuľke si pozrite, do ktorej série pružina patrí).
Keďže táto séria je vyrobená na testovanie a narezanie, dizajn koncov nie je definovaný.

Tlac. pruzina, Uzavrené, ukoncené
Uzavrené, ukoncené
Tlac. pruzina, Uzavrené, neukoncené
Uzavrené, neukoncené
Tlac. pruzina, Neuzavretý
Neuzavretý

Zvyčajne pravé. Sila a aplikácia nie je ovplyvnená smerom vinutia.

Štandardné tlačné pružiny nie sú definované so špecifickým smerom vinutia. V závislosti od výroby môžu byť pružiny buď pravotočivé alebo ľavotočivé.

Vo všeobecnosti sa životnosť pružiny určuje veľmi ťažko. Do hry vstupuje veľký počet parametrov, a preto je nemožné určiť životnosť.

Medzi parametre s významným vplyvom na životnosť patrí: inštalácia, spôsob inštalácie, počet pohybov, vibrácie, otrasy, torzia, dĺžka posunu, neaxiálny posun, teplota, opotrebenie inými povrchmi, prostredie použitia, akékoľvek čistiace prostriedky, bočné nárazy atď.

Tlačnú pružinu dimenzujte vždy tak, aby poskytovala požadovaný posun a silu pri čo najmenšej vynaloženej námahe. Tým získa pružina najdlhšiu možnú životnosť.

Aplikovaním maximálnej záťaže na pružinu alebo jej prekročením sa skráti jej funkčná životnosť a môže to viesť k tomu, že sa trvale zdeformuje.

Preto odporúčame, aby ste nepoužívali viac ako 75 % maximálneho posunu (Sn) kónických pružín.

Ak je tlačná pružina stlačená na Ln (max. dĺžka pri záťaži), sama sa prispôsobí. Potom sa nevráti do svojej pôvodnej dĺžky.

Nekompatibilita s programom Internet Explorer

Táto webová stránka bohužiaľ nefunguje dobre s programom Internet Explorer. Odporúčame vám použiť jeden z nasledujúcich bezplatných prehliadačov:

Copyright © 2024 Sodemann Industrifjedre A/S. All rights reserved.
